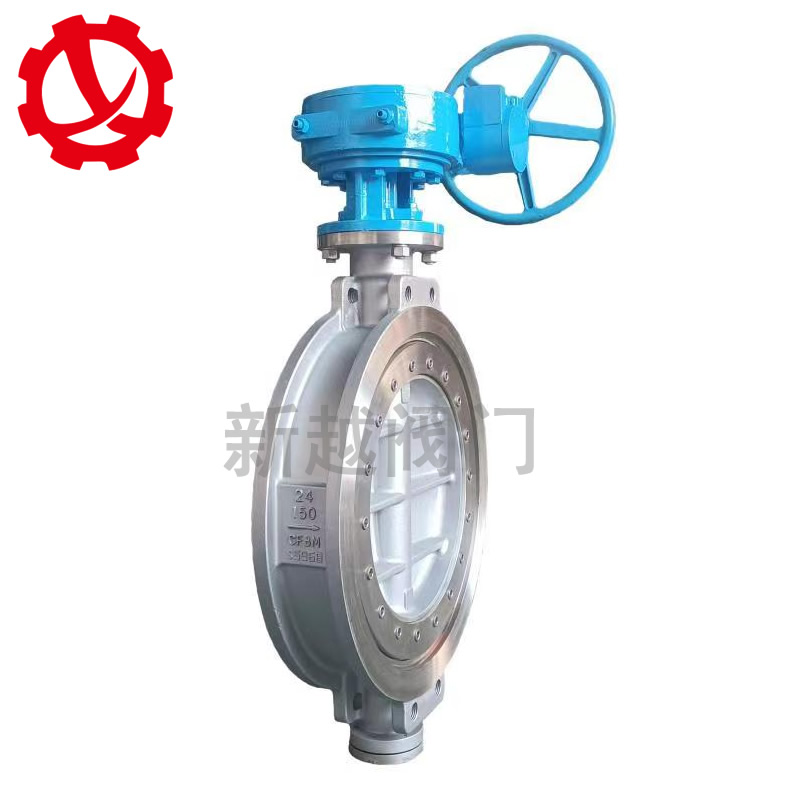

对夹不锈钢蝶阀 2205

产品名称:不锈钢对夹美标蝶阀                使用介质:水、蒸汽、油

产品型号:D373W-150LBRL                   使用温度:425°

产品材质:CF3M                                     产品规格:DN50-DN1200





联系我们

特点
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。
3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。
4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
优点
1、启闭方便迅速、省力、流体阻力小,可以经常操作。
2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
3、可以运送泥浆,在管道口积存液体最少。

主要外形尺寸与连接尺寸:

国标(GB)PN1.0MPa
DNLD1D2Z-фd(M)H
80491601328-ф18(M16)215
100561801568-ф18(M16)225
125642101848-ф18(M16)290
150702402118-ф22(M20)315
200712952668-ф22(M20)360
2507635031912-ф22(M20)395
3008340037012-ф22(M20)425
3509246042916-ф22480
40010251548016-ф26505
45011456553020-ф26540
50012762058220-ф26575
60015472568220-ф30685
70016584079424-ф30755
80019095090124-ф33825
9002031050100128-ф33960
10002161160111228-ф361015
12002541380132832-ф391150
14002791590153036-ф421345
国标(GB)PN1.6MPa
DNLD1D2Z-фdH
80491601328-ф18215
100561801568-ф18225
125642101848-ф18290
150702402118-ф22315
2007129526612-ф22360
2507635031912-ф26395
3008340037012-ф26425
3509246042916-ф26480
40010251548016-ф30505
45011456553020-ф30540
50012762058220-ф33575
60015472568220-ф36685
70016584079424-ф36755
80019095090124-ф39825
9002031050100128-ф39960
10002161160111228-ф421015
12002541380132832-ф481150
14002791590153036-ф481345
国标(GB)PN2.5MPa
DNLD1D2Z-фdH
80491601328-ф18215
100561901568-ф22225
125642201848-ф26290
150702502118-ф26315
2007131027412-ф26360
2507637033012-ф30395
3008343038916-ф30460
3509249044816-ф33475
40010255050316-ф36520
45011460054820-ф36550
50012766060920-ф36625
60015477072020-ф39685
70016587582024-ф42790
80019099092824-ф48890
9002031090102828-ф48960
10002161210114028-ф561055
12002541420135032-ф561185
14002791640156036-ф601345
国标(GB)PN4.0MPa
DNLD1D2Z-фdH
80641601358-ф18230
100641901608-ф22250
125702201888-ф26295
150762502188-ф26340
2008932028212-ф30390
25011438534512-ф33485
30011445040816-ф33490
35012751046516-ф36540
40014058553516-ф39620
45015261056020-ф39645
50015267061220-ф42670
60017879573020-ф48740
70022990083524-ф48900
800241103096024-ф56975
